在金屬加工領域，板材對齊精度直接影響零件加工質量與生產效率。德國西克（SICK）針對機床加工場景推出的激光測量與對齊檢測方案，通過非接觸式測量技術與智能算法，實現金屬板材的快速定位、角度補償與形變檢測，顯著提升自動化加工的精準度與穩定性。
一、場景痛點：傳統板材對齊的效率與精度挑戰
機床加工中金屬板材的定位與對齊普遍面臨以下難題：
人工校準低效：依賴操作人員目視調整板材位置，耗時久且精度誤差達 ±2mm 以上，難以滿足精密加工需求；
接觸式測量損傷風險：機械探針接觸板材表面易造成劃痕或形變，影響成品質量；
復雜工況適應性差：傳統傳感器難以應對金屬反光、油污污染或板材翹曲等復雜環境，導致檢測失效。
西克基于激光三角測量原理的自動化檢測方案，精準解決上述痛點，實現從板材上料到加工的全流程智能化管控。

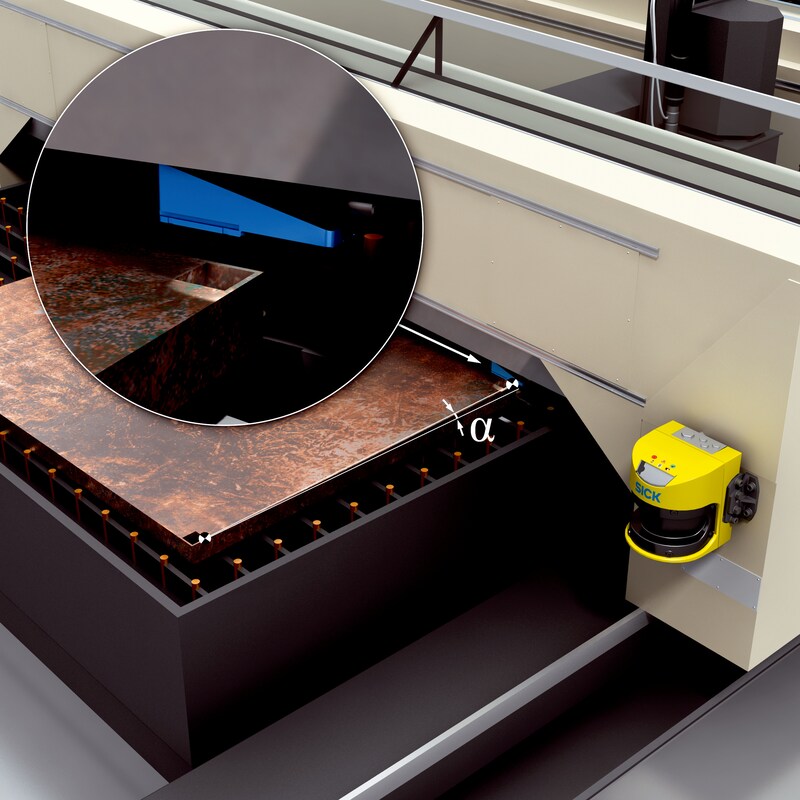

二、西克解決方案：激光視覺引導下的精準對齊
核心組件與技術優勢：
1.LMS511 激光雷達傳感器
高速測量：每秒可采集超 25,000 個測量點，0.1 秒內完成整塊板材的輪廓掃描，生成高密度點云數據；
高精度檢測：距離測量精度達 ±1mm，角度分辨率 0.5°，精準識別板材的位置偏移、旋轉角度及邊緣形變；
抗干擾設計：內置濾光片與智能算法，有效抑制金屬表面反光及環境光干擾，適應車間強光、粉塵等復雜工況。
2.自動化對齊控制系統
實時數據聯動：傳感器將掃描數據傳輸至機床控制系統，自動計算板材偏移量并生成補償指令；
多軸協同調整：驅動 XYZ 軸伺服電機與旋轉臺，完成板材的平移、旋轉與傾斜角度修正，實現 “測量 - 計算 - 調整” 閉環作業。
3.輔助監測組件
光電傳感器 WTB4S：檢測板材到位狀態，觸發激光雷達啟動掃描，確保流程自動化銜接；
工業計算機：搭載西克專用軟件 SICK AutoAlign，支持自定義檢測模板，兼容不同規格板材（最大可測尺寸：3m×2m）。
技術價值：
- 精度提升：對齊誤差控制在 ±0.2mm 以內，加工廢品率降低 80%；
- 效率優化：?jiǎn)螇K板材校準時間從 5 分鐘縮短至 15 秒，產線節拍提升 90%；
- 成本節約：非接觸式測量避免板材損傷，減少人工干預成本達 70%。
三、典型應用場景
- 鈑金加工生產線
適用于折彎?rùn)C(jī)、沖床等設備的板材定位，確保折彎角度與沖孔位置的精準性；
案例：某汽車零部件廠商引入西克方案后，鈑金件一次加工合格率從 75% 提升至 98%。
- 激光切割機上下料環節
對堆疊板材進行逐層掃描，檢測每層板材的偏移量并自動調整吸盤抓取位置，避免多層板材同步抓取導致的定位偏差；
兼容不銹鋼、鋁合金等多種金屬材質，適應鏡面拋光與粗糙表面等不同工況。
- 金屬卷材分切與校平
在分切機入口處實時監測卷材邊緣對齊度，動態調整分切刀具位置，減少料頭浪費與后續校平工序壓力。
以下產品系列可以使用
Inspector系列
VSPI-2F111
VSPI-2F121
VSPI-4F2111
VSPI-4F2311
VSPl-4F2411
VSPP-5F2113
VSPP-5F2413
VSPP-5F2134
VSPM-6B2113
VSPM-6B2413
VSPM-6F2113
VSPM-6F2113S19
VSPM-6F2313
VSPM-6F2313S20
VSPM-6B2413 Universal Robots Kit
