汽車焊裝車間電極帽檢測方案：西克視覺傳感器實現智能化維護管理-德國西克SICK傳感器
汽車焊裝車間電極帽檢測方案-德國西克SICK傳感器
在汽車制造的焊裝環節，電極帽作為點焊工藝的核心部件，其磨損程度直接影響焊接質量與產線效率。德國西克（SICK）推出的電極帽在線檢測解決方案，通過視覺傳感器實時監測電極帽長度，精準判斷修磨或更換時機，有效避免因電極帽過度磨損導致的停機風險，助力汽車廠商實現焊裝工藝的智能化、精益化管理。
一、場景痛點：傳統電極帽維護的低效與風險
傳統電極帽維護依賴人工經驗，存在以下顯著問題：
1.更換策略粗放：按固定周期更換或憑操作人員目視判斷，易導致電極帽未充分利用（提前更換）或過度磨損（滯后更換）；
2.停機損失顯著：電極帽過短可能觸發焊鉗冷卻水回路泄漏，引發產線停機，單次停機修復成本高達數萬元；
3.質量波動隱患：磨損超限的電極帽會導致焊接電流不穩定，產生虛焊、焊穿等缺陷，增加返工率與廢品成本。
西克基于非接觸式視覺測量的自動化檢測方案，精準解決上述痛點，實現電極帽狀態的 “實時監測 - 精準決策 - 動態維護” 全流程管控。
二、西克解決方案：視覺引導下的電極帽智能維護
核心組件與技術優勢：

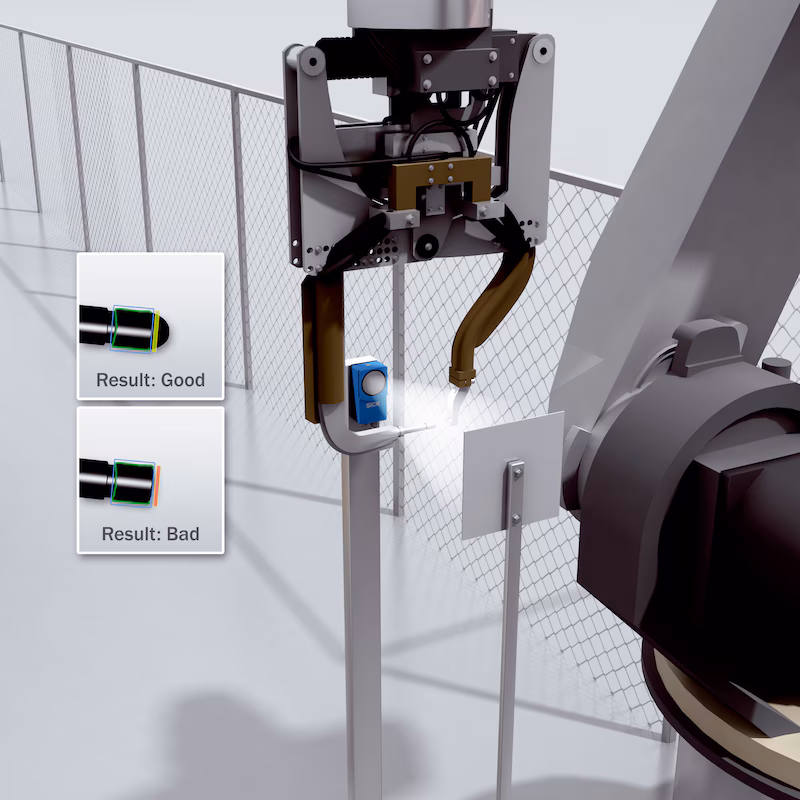

1.Inspector 視覺傳感器
高速測量：搭載高分辨率工業相機與專用光學系統，可在焊鉗開合的毫秒級間隙內完成電極帽長度測量，精度達 ±0.1mm；
智能算法：內置邊緣檢測與尺寸計算模型，自動對比預設閾值（如最小長度標準），實時輸出 “合格 / 修磨 / 更換” 狀態信號；
緊湊設計：傳感器體積僅 100×60×50mm，可直接安裝于焊鉗臂或固定支架上，不占用額外空間。
2.數據管理與控制系統
實時預警：當電極帽長度接近閾值時，系統自動觸發聲光報警，并通過 MES 系統推送維護工單至操作人員；
維護周期優化：根據歷史測量數據生成電極帽磨損曲線，動態調整修磨 / 更換計劃，避免過度維護或維護不足；
工藝追溯：記錄每次測量結果與維護記錄，支持焊接質量問題的快速溯源。
技術價值：
- 成本降低：
- 電極帽更換頻率降低 30%，材料成本年節約超 20 萬元；
- 停機時間減少 70%，避免因突發故障導致的產線中斷；
- 質量提升：焊接缺陷率從 0.5% 降至 0.1%，提升整車焊接一致性；
- 管理升級：從 “經驗維護” 轉向 “數據驅動維護”，助力焊裝車間數字化轉型。
三、典型應用場景
1.白車身焊裝生產線
適用于車門、側圍、底盤等關鍵部位的點焊工位，對凸焊、點焊電極帽進行全覆蓋檢測；
案例：某合資車企引入西克方案后，單條焊裝線年節約電極帽成本超 50 萬元，停機時間同比減少 800 分鐘。
2.電極帽修磨工作站
與自動修磨設備聯動，修磨后即時檢測電極帽長度，確保修磨精度符合工藝要求；
支持多型號電極帽（如直徑 16mm、20mm 等）的自適應檢測，無需頻繁更換程序。
3.新能源汽車電池包焊接
針對鋁制電極帽與輕量化焊接工藝，提供定制化檢測參數，適應新能源汽車的特殊需求。
以下產品系列可以使用
Inspector系列
VSPI-2F111
VSPI-2F121
VSPI-4F2111
VSPI-4F2311
VSPl-4F2411
VSPP-5F2113
VSPP-5F2413
VSPP-5F2134
VSPM-6B2113
VSPM-6B2413
VSPM-6F2113
VSPM-6F2113S19
VSPM-6F2313
VSPM-6F2313S20
VSPM-6B2413 Universal Robots Kit
