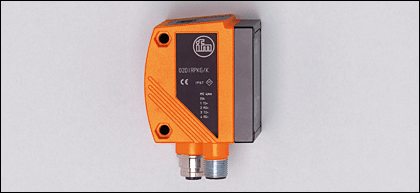

產品描述
| 產品特征 | |||||||||||||||||||||||||||||||||||||||||
| 物體監控傳感器 | |||||||||||||||||||||||||||||||||||||||||
| 像場大小最大值: 1320 x 945 mm | |||||||||||||||||||||||||||||||||||||||||
| 照明: 白光 | |||||||||||||||||||||||||||||||||||||||||
| 電氣數據 | |||||||||||||||||||||||||||||||||||||||||
| 工作電壓 [V] | 24 DC ± 10 % | ||||||||||||||||||||||||||||||||||||||||
| 電流損耗 [mA] | 300 | ||||||||||||||||||||||||||||||||||||||||
| 光線種類 | 白光 | ||||||||||||||||||||||||||||||||||||||||
| 防護等級 | III | ||||||||||||||||||||||||||||||||||||||||
| 反相保護 | ja *) | ||||||||||||||||||||||||||||||||||||||||
| 連接外部照明 [V] | 24 V DC | ||||||||||||||||||||||||||||||||||||||||
| 傳感器類型 | CMOS圖像傳感器B/W，VGA分辨率640 x 480 | ||||||||||||||||||||||||||||||||||||||||
| 輸入 | |||||||||||||||||||||||||||||||||||||||||
| 輸入電路 | 最大值2 (可配置) / 24 V PNP符合IEC 61131-2類型1 | ||||||||||||||||||||||||||||||||||||||||
| 觸發器 | 外部, 24 V PNP符合IEC61131-2 1類標準 內部的 |
||||||||||||||||||||||||||||||||||||||||
| 輸出 | |||||||||||||||||||||||||||||||||||||||||
| 輸出 | 最大值5 (可配置) / 24 V PNP | ||||||||||||||||||||||||||||||||||||||||
| 每個輸出最大電流負載 [mA] | 100 | ||||||||||||||||||||||||||||||||||||||||
| 電壓降 [V] | < 2 | ||||||||||||||||||||||||||||||||||||||||
| 短路保護 | 是 | ||||||||||||||||||||||||||||||||||||||||
| 過載保護 | 是 | ||||||||||||||||||||||||||||||||||||||||
| 監控范圍 | |||||||||||||||||||||||||||||||||||||||||
| 工作距離 [mm] | 50 | 75 | 100 | 200 | 400 | 1000 | 2000 | ||||||||||||||||||||||||||||||||||
| 像場大小 [mm] | 33 x 24 | 50 x 36 | 66 x 47 | 132 x 94 | 264 x 189 | 660 x 472 | 1320 x 945 | ||||||||||||||||||||||||||||||||||
| 最小的可識別的物體 [mm] | 0.3 | 0.4 | 0.5 | 0.9 | 1.7 | 4.0 | 8.0 | ||||||||||||||||||||||||||||||||||
| 分辨率 [mm] | 0.075 | 0.1 | 0.125 | 0.225 | 0.425 | 1.0 | 2.0 | ||||||||||||||||||||||||||||||||||
| 檢波率 [Hz] | ≤ 20 | ||||||||||||||||||||||||||||||||||||||||
| 運行速度 [m/s] | typ. 1 | ||||||||||||||||||||||||||||||||||||||||
| 軟件/編程 | |||||||||||||||||||||||||||||||||||||||||
| 參數設定 | 通過兩個按鈕和10段數字顯示或借助于操作軟件通過PC/筆記本電腦 | ||||||||||||||||||||||||||||||||||||||||
| 接口 | |||||||||||||||||||||||||||||||||||||||||
| 參數設定接口 | 以太網TCP/IP; 10Base-T / 100Base-TX | ||||||||||||||||||||||||||||||||||||||||
| 管路接口 | 以太網TCP/IP (Port: 50010), EtherNet/IP | ||||||||||||||||||||||||||||||||||||||||
| IP地址 | 192 .168 .0 .59 | ||||||||||||||||||||||||||||||||||||||||
| 子網絡面具 | 255.255.255.0 (Class C) | ||||||||||||||||||||||||||||||||||||||||
| gateway IP addresse | 192 .168 .000 .201 | ||||||||||||||||||||||||||||||||||||||||
| MAC address | 參見型號標示 | ||||||||||||||||||||||||||||||||||||||||
| 環境條件 | |||||||||||||||||||||||||||||||||||||||||
| 環境溫度 [°C] | -10...60 | ||||||||||||||||||||||||||||||||||||||||
| 存儲溫度 [°C] | -40...85 | ||||||||||||||||||||||||||||||||||||||||
| 外殼防護等級 | IP 67 | ||||||||||||||||||||||||||||||||||||||||
| 認證/測試 | |||||||||||||||||||||||||||||||||||||||||
| EMC電磁兼容 |
|
||||||||||||||||||||||||||||||||||||||||
| 抗沖擊 |
|
||||||||||||||||||||||||||||||||||||||||
| 抗震 |
|
||||||||||||||||||||||||||||||||||||||||
| 機械技術數據 | |||||||||||||||||||||||||||||||||||||||||
| 外殼材料 | 外殼: 模壓鑄鋅 粉末鍍層; 窗口: 玻璃; LED窗口: 聚碳酸酯 | ||||||||||||||||||||||||||||||||||||||||
| 重量 [kg] | 0.394 | ||||||||||||||||||||||||||||||||||||||||
| 顯示器/操作件 | |||||||||||||||||||||||||||||||||||||||||
| 顯示 |
|
||||||||||||||||||||||||||||||||||||||||
| 電氣連接 | |||||||||||||||||||||||||||||||||||||||||
| 接口 | M12插頭, 8插腳 M12插座, 4插腳 |
||||||||||||||||||||||||||||||||||||||||
接線
|
|||||||||||||||||||||||||||||||||||||||||
| 附件 | |||||||||||||||||||||||||||||||||||||||||
| 附件(可選) |
|
||||||||||||||||||||||||||||||||||||||||
| 注釋 | |||||||||||||||||||||||||||||||||||||||||
| 注釋 |
|
||||||||||||||||||||||||||||||||||||||||
