 產品特征 |

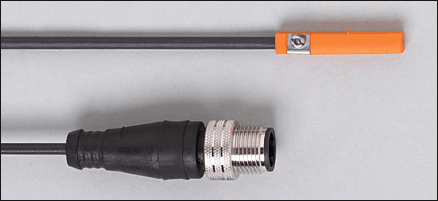

| 帶reed觸點(干簧管)的氣缸傳感器 |
| 用于氣缸外殼T形槽安裝的塑料外殼 |
| 帶接插件的電纜 |
| [f] 齊平安裝 |
| 磁靈敏度 2.1 mT |
| 傳遞速度 10 m/s |
| 電氣數據 |
| 電氣設計 |
|
AC/DC PNP/NPN |
| 工作電壓 [V] |
|
5...60 DC / 5...50 AC; (用于UL supply class 2: 5...60 DC / 5...30 AC) |
| 防護等級 |
|
III |
| 反相保護 |
|
是 |
| 輸出 |
| 輸出功能 |
|
常開 |
| 電壓降 [V] |
|
< 5 |
| 電流負載 [mA] |
|
100; 用于電感負載的外部安全電路必要的。 |
| 短路保護 |
|
否 |
| 過載保護 |
|
否 |
| 開關頻率 [Hz] |
|
1000 |
| 開關功率(最大值) [W] |
|
10 |
| 監控范圍 |
| 磁靈敏度 [mT] |
|
2.1 |
| 傳遞速度 [m/s] |
|
10 |
| 精度/偏差 |
| 遲滯 [mm] |
|
1 |
| 重復精度 [mm] |
|
± 0.2 |
| 反應時間 |
| 斷開時間 [ms] |
|
≤ 0.1 |
| 包括反彈在內的轉換時間 [ms] |
|
≤ 0.6 |
| 環境條件 |
| 環境溫度 [°C] |
|
-25...70 |
| 外殼防護等級 |
|
IP 65 / IP 67 |
| 認證/測試 |
| EMC電磁兼容 |
|
| EN 61000-4-2 ESD靜電放電: |
- CD / 8 kV AD |
| EN 61000-4-3 HF radiated電磁場輻射: |
10 V/m |
| EN 61000-4-4 Burst暫態脈沖: |
2 kV |
| EN 61000-4-5脈沖: |
1 kV (線至線, Ri: 2 Ohm) |
| EN 61000-4-6 HF conducted: |
10 V |
| EN 55011: |
等級B |
|
| MTTF [年] |
|
11303 |
| UL認證編號 |
|
C004 |
| 機械技術數據 |
| 安裝 |
|
齊平安裝 |
| 外殼材料 |
|
外殼: PA (聚酰亞胺); 固定夾具: 特種鋼 |
| 如果連接PLC開關循環 [Mio.] |
|
≤ 40 |
| 重量 [kg] |
|
0.021 |
| 顯示器/操作件 |
| 開關狀態顯示 LED |
|
黃色 |
| 電氣連接 |
| 接口 |
|
PUR電纜 / 0.3 m; M12接插件, 帶可旋轉的滾花螺母 |
接線
 |
 |
| 請根據IEC60127-2第一頁中的指導標準，使用小型保險絲 |
| ≤ 0.175 A (快速使用) |
|
|
|
| 附件 |
| 配件(同時供貨) |
|
橡膠記憶塊; 電纜夾子 |
| 注釋 |
| 注釋 |
|
| 當直流電DC工作時，如果出現反相，就沒有LED功能。 |
| 根據UL - Class 2標準工作電壓 |
|
