傳統的鞋底涂膠工序需要由人工手動完成。此工序由于鞋體溫度高，有害物質揮發快，生產環境惡劣，操作人員越來越難以尋找；造成了設備落后、成本上升的狀況。
隨著工業4.0的發展，鞋底智能涂膠系統如雨后春筍，其核心原理是利用3D相機掃描鞋底，基于鞋底的3D輪廓數據，提取位置信息發送給機械手，然后進行準確涂膠。
SICK作為3D行業領軍者，產品系列眾多，其中3D相機TriSpector特別適用于該類鞋底涂膠應用。
鞋底引導點膠-概述

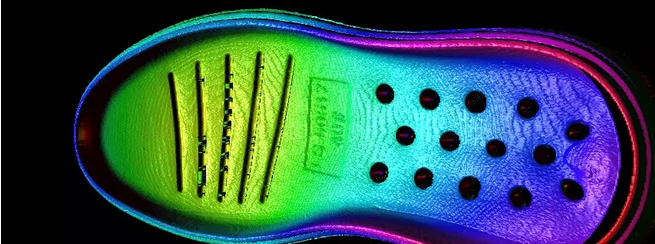

•通過相機拍照獲取鞋底的3D圖像，圖像處理算法獲取鞋底輪廓，然后將輪廓坐標信息發給機器人，機器人根據信息對鞋底進行點膠。
鞋底引導點膠-應用關鍵

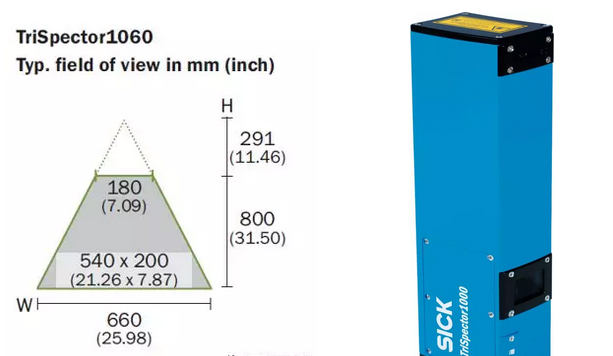

•鞋底來料位置不固定：TriSpector 1060 視野足夠大（180-660mm)，解決由于鞋底來料擺放不一致的問題。
•圖像質量要求高：TriSpector 點云數據質量高，成像效果極佳。
鞋底引導點膠-技術實現
硬件配置
|
TriSpector 1060 |
一體式3D相機 |
|
DOL-1212-G05MAS01 |
5米電源線 |
|
YM2A28-050VA6XLEAX |
5米編碼器線 |
|
SSL-2J08-G05MACE |
5米網線 |
軟件配置
|
SOPAS |
3D相機取圖軟件 |
•TriSpector 1000 是一個可配置的獨立傳感器，用于低成本的 3D 檢查。無論產品具有何種形狀、顏色或方向，該傳感器均能勝任，尤其適用于消費品和包裝行業的質量監控。
鞋底引導點膠-TriSpector 1000優勢
?性價比高，優質的點云數據和成像效果
?直觀的用戶界面，調試和操作簡易，出廠預標定
