 產品特征 |

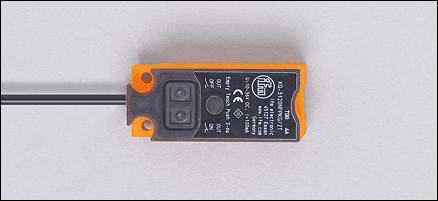

| 電容式傳感器 |
| 矩形塑料 |
| 電纜 |
| Teach示教功能 |
| 電子鎖 |
| 自動負載檢測PNP/NPN |
| 感應距離 12 mm; [nf] 非齊平安裝 |
| 使用范圍 |
| 應用范圍 |
|
位置傳感器和通過非金屬容器壁或旁路管道，檢測干燥的松散原料和液體 |
| 電氣數據 |
| 電氣設計 |
|
DC PNP/NPN |
| 工作電壓 [V] |
|
10...30 DC |
| 電流損耗 [mA] |
|
< 17 |
| 防護等級 |
|
III |
| 反相保護 |
|
是 |
| 輸出 |
| 輸出功能 |
|
常開 / 常閉可選 |
| 電壓降 [V] |
|
< 2.5 |
| 電流負載 [mA] |
|
100 |
| 短路保護 |
|
脈沖 |
| 過載保護 |
|
是 |
| 開關頻率 [Hz] |
|
10 |
| 監控范圍 |
| 感應距離 [mm] |
|
12 |
| 實際感應距離 (Sr) [mm] |
|
12 ± 10 % |
| 精度/偏差 |
| 遲滯 [Sr的百分比] |
|
1...15 |
| 開關點偏移 [Sr的百分比] |
|
-20...20 |
| 接口 |
| IO-Link Device |
| 傳遞類型 |
|
COM1 (4.8 kBaud) |
| IO-Link revision |
|
1.1 |
| SDCI標準 |
|
根據IEC 61131-9 CDV標準 |
| IO-Link Device ID |
|
371d / 000173h |
| 外形 |
|
Smart Sensor |
| SIO模式 |
|
是 |
| 模擬過程數據 |
|
無 |
| 處理周期最小值 [ms] |
|
100.8 |
| 環境條件 |
| 環境溫度 [°C] |
|
-25...80 |
| 外殼防護等級 |
|
IP 65 / IP 67 |
| 認證/測試 |
| EMC電磁兼容 |
|
| EN 61000-4-2 ESD靜電放電: |
8 kV AD |
| EN 61000-4-3 HF radiated電磁場輻射: |
10 V/m |
| EN 61000-4-4 Burst暫態脈沖: |
2 kV |
| EN 61000-4-6 HF conducted: |
3 V |
| EN 55011: |
等級B |
|
| 抗沖擊 |
|
| EN 60068-2-27: |
30 g / 6個沖擊/11 ms半正弦(x,y,z) |
|
| 抗震 |
|
| EN 60068-2-6: |
(10...55 Hz) / 1毫米的幅度，振蕩時間5分鐘，每軸共振時30分鐘或55赫茲 |
|
| MTTF [年] |
|
623 |
| 機械技術數據 |
| 安裝 |
|
非齊平安裝 |
| 外殼材料 |
|
外殼: PBT (玻璃光纖放大的); 按鈕: TPE-U; 蓋: PC (玻璃光纖放大的) |
| 重量 [kg] |
|
0.092 |
| 顯示器/操作件 |
| 開關狀態顯示 LED |
|
黃色 |
| 電氣連接 |
| 接口 |
|
PVC電纜 / 2 m; 3 x 0.14 mm² |
接線
|
|
 |
| BK: OUT / IO-Link |
| 自動負載檢測PNP/NPN |
| 如果使用的歐姆負載 < 20 kΩ |
|
|
|
