 產品特征 |
| 電源 |

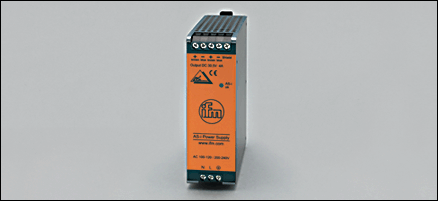

| AS-i電源115/230 V AC |
| 集成數據解耦 |
| 使用范圍 |
| 應用范圍 |
|
用于主機、傳感器、執行器及模塊的AS-i系統電壓 |
| 電氣數據 |
| 輸入電壓范圍 [V] |
|
100...120 AC / 200...240 AC; ± 10 %; 自動范圍選擇 |
| 額定電壓 [V] |
|
115 / 230 AC |
| 頻率范圍 [Hz] |
|
47...64 |
| 額定頻率 [Hz] |
|
50 / 60 |
| 輸出電壓 (AS-i) [V] |
|
30.5 DC |
| 輸出功率 [W] |
|
122 |
| 輸出功率峰值 [W] |
|
134; 接通電源后短時加載總線能力 |
| 功率因數 |
|
0.56 (120 V AC; 60 Hz) / 0.47 (230 V AC; 50 Hz) |
| 功率儲備 [%] |
|
10 |
| 輸出電流 (AS-i) [A] |
|
4 |
| 剩余波紋 [mVpp] |
|
< 50 |
| 接通峰值電流 [A] |
|
3 (120 V AC; 60 Hz) / 3 (230 V AC; 50 Hz) |
| 接通電流限制 |
|
是 |
| 效率 [%] |
|
88 (120 V AC; 60 Hz) / 89.3 (230 V AC; 50 Hz) |
| 短路保護 |
|
是 |
| 過載保護 |
|
是 |
| 過載狀態 |
|
恒定輸出電流 |
| 過壓保護 [V] |
|
< 36 |
| 超溫保護 |
|
是 |
| 外部輸入保護 |
|
≤ B-10 A / ≤ C-6 A |
| 開機延遲時間 [ms] |
|
≤ 900 |
| derating降低額定值 [W/K] |
|
3 (60...70 °C) |
| 斷電保持時間 [ms] |
|
70 (120 V AC; 60 Hz) / 70 (230 V AC; 50 Hz) |
| 防護等級 |
|
I |
| 輸入電流 [A] |
|
2.05 (120 V AC; 60 Hz) / 1.23 (230 V AC; 50 Hz) |
| 功率損耗 [W] |
|
16.6 (120 V AC; 60 Hz) / 14.6 (230 V AC; 50 Hz) |
| 反饋保護 [V] |
|
≤ 35 DC |
| 方框圖 |
|
 |
| 輸出曲線 |
|
 |
| 效率/功率損耗特性 |
|
 |
| 降低額定值特征 |
|
 |
| 電源緩沖時間的特性曲線 |
|
 |
| 輸出 |
| 輸出并聯 |
|
否 |
| 輸出串聯 |
|
否 |
| 環境條件 |
| 環境溫度 [°C] |
|
-25...70, 請觀察對流的可用空間（請參見操作使用說明書） |
| 存儲溫度 [°C] |
|
-40...85 |
| 允許最大的相對空氣濕度 [%] |
|
95, (IEC 60068-2-30) |
| 外殼防護等級 |
|
IP 20 |
| 污染度 |
|
2; (IEC 62103)不允許導電污漬 |
| 認證/測試 |
| EMC電磁兼容 |
|
| EN 61000-6-1 |
|
| EN 61000-6-2 |
|
| EN 61000-6-4 |
|
|
| UL |
|
UL 508(工業控制設備) |
| 抗沖擊 |
|
| IEC 60068-2-27 |
30 g (6 ms) / 20 g (11 ms) |
|
| 抗振強度 |
|
| IEC 60068-2-6 |
± 1.6 mm (2...25 Hz) / 2 g (17.8...500 Hz) |
|
| MTBF [h] |
|
789000 |
| AS-i分類 |
| AS-i認證 |
|
98601 |
| 機械技術數據 |
| 外殼材料 |
|
鋼板 |
| 安裝 |
|
軌道TH35 (根據EN 60715標準) |
| 重量 [kg] |
|
0.615 |
| 顯示器/操作件 |
| 功能顯示 LED |
|
綠色 (AS-i電壓顯示) |
| 電氣連接 |
| 接口 |
|
螺絲接線端子 |
| 接線
|
| 注釋 |
| 包裝單位 [件] |
|
1 |
